Insamlingscentral IC23

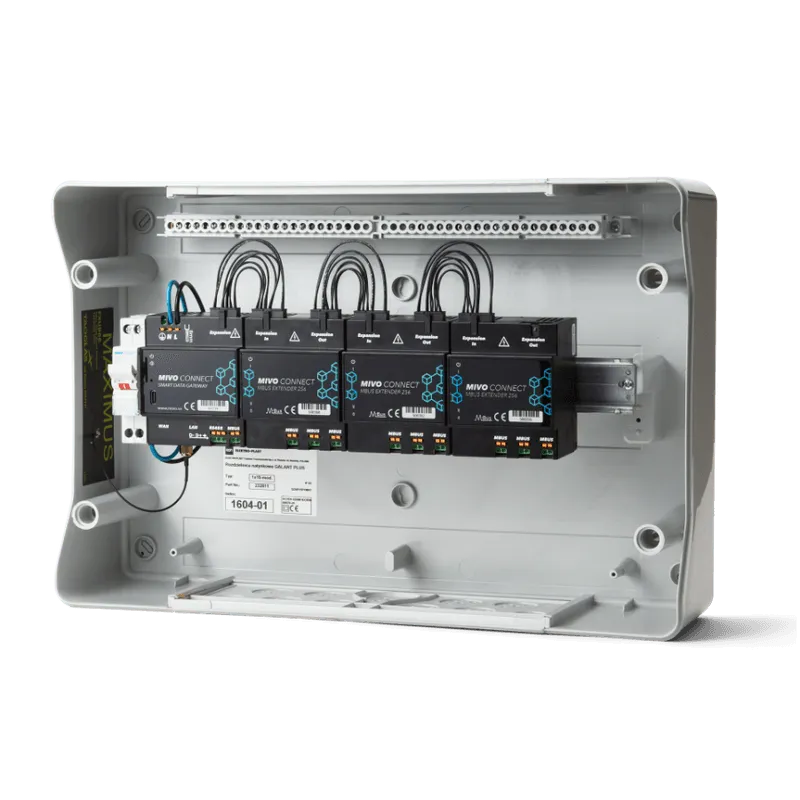

MIVO Connect Gateway LTE-M, samt tre stycken MIVO Connect M-Bus Extender 256 monterad i 18-DIN skåp tillsammans med allpolig brytare och antenn. Centralen kan läsa av upp till 750 mätare beroende på konfiguration.
Skåpet levereras tillsammans med digital dokumentation som går att nå genom QR koden på framsidan.
Magnetfotsantenn ANT01 ingår.
OBS! SIM-kort ingår ej men kan köpas till.
MIVO Connect har en skalbar licensmodell för avläsning upp till 2000 mätare. Det möjliggör en kostnadseffektiv lösning och full frihet att utöka funktionaliteten i efterhand. För insamling av 64 mätare eller fler behövs MIVO Connect M-Bus Extender 256.
| Mätarlicenser | Artikel |
|---|---|
| 10 Standard | MC-LICU10 |
| 32 | MC-LICU32 |
| 64 | MC-LICU64 |
| 128 | MC-LICU128 |
| 256 | MC-LICU256 |
| 384 | MC-LICU384 |
| 512 | MC-LICU512 |
| 750 | MC-LICU750 |
| 1000 | MC-LICU1000 |
| 1500 | MC-LICU1500 |
| 2000 | MC-LICU2000 |
För utökad funktionalitet som levereras förkonfigurerad i MIVO Connect.
Mått: 432 x 190 x 160 mm (18 DIN-moduler)
Material: Plast (ABS)
IP-klass: IP65
IK-klass: IP08
Mått: 70 x 85 x 57 mm (4 DIN-moduler)
Montage: 35mm DIN-Rail
Vikt: 200g
Skyddsklass: IP20
Nominell driftspänning: 230 VAC (±10%), 50Hz
Effektförbrukning (max): <5W (20 W)
Installationskategori: CAT 3 (OVC III)
Anslutning: Fjäderbelastad plint 0.75 - 1.5 mm²
Anslutning: RJ45
Hastighet: 10/100Mbit
Router-funktionalitet: Ja
Typ: LTE Cat-M
SIM: Mini-SIM (2FF)
Anslutning: SMA
Standard: EN 13757
Hastighet: 300 / 2400 / 9600 Baud
Nominell spänning: 30V
Maximal utström: 85mA
Maximalt antal laster: 32**
Maximal kabel längd: 1000 m
Typ: Isolerad
Hastighet: 9600 till 115200 baud
Terminering: Ingen
Biasering: Svag (150kOhm)
Maximalt antal noder: 256
Max kabel längd: 1000 m
Anslutningar: Fjäderbelastad plint 0.2 - 1.5 mm²
Förvaringstemperatur: -25 till +55 °C
Driftstemperatur: -25 to +55 °C
Luftfuktighet: 5 till 90% ej kondenserande
Max. drift höjd: 2000m
Smutskategori: 2
Driftmiljö: Inomhus
Expansions anslutning: MIVO-Link
USB anslutning front: USB-C
USB anslutning expansion: USB-A
Maximalt antal mätare: 2000
Insamlingsperiod: 1 min - 24 tim
Lagrings exempel**:
- timvärden 100 mätare: >15 år
- timvärden 500 mätare: >4 år
- timvärden 1000 mätare: >2 år
- timvärden 2000 mätare: >1 år
- Noggrannhet klocka: mindre än 2s/dag
- Batteribackup klocka: 24h
- Konfigurationsgränsnitt: Web interface via USB-C eller LAN
EMC: EN 61000-6-2, EN 61000-6-3
RED: EN 301489-1, EN 301489-7
Säkerhet: EN 62368-1 (OVC III)
Miljö: RoHS, WEEE
