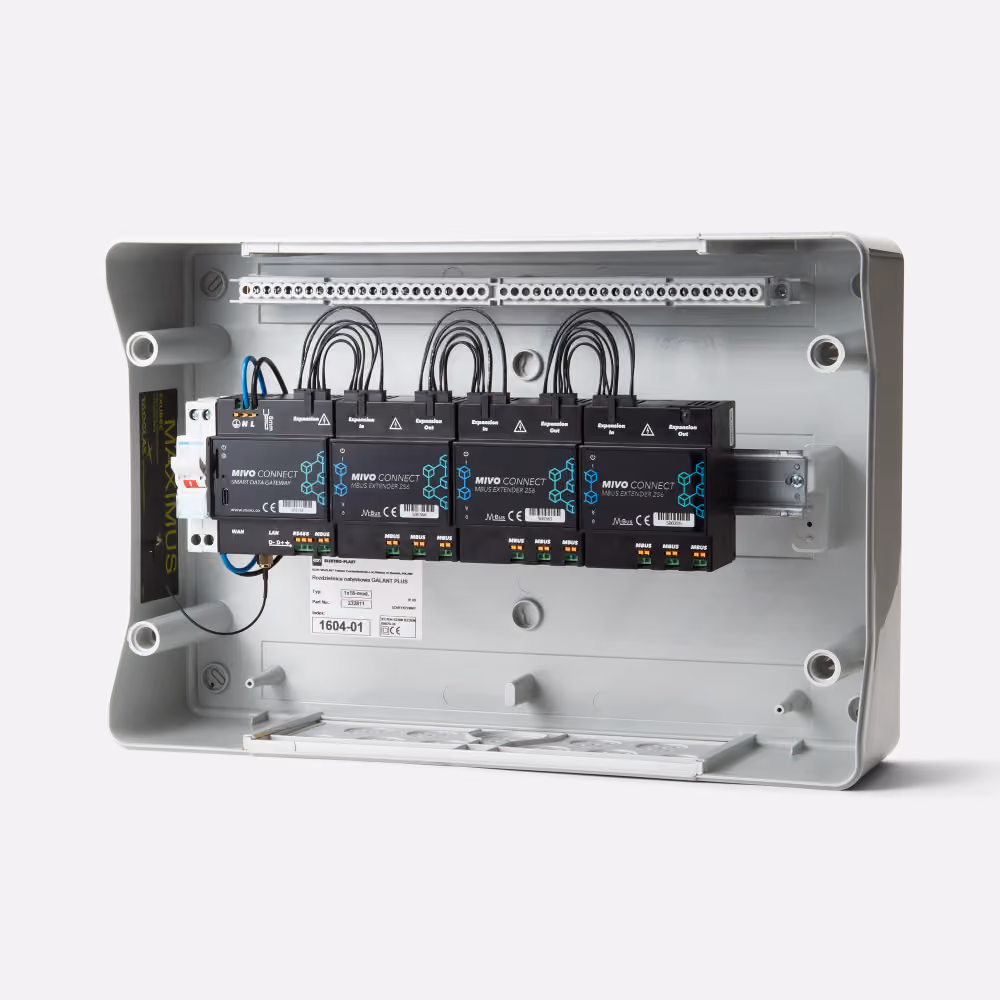

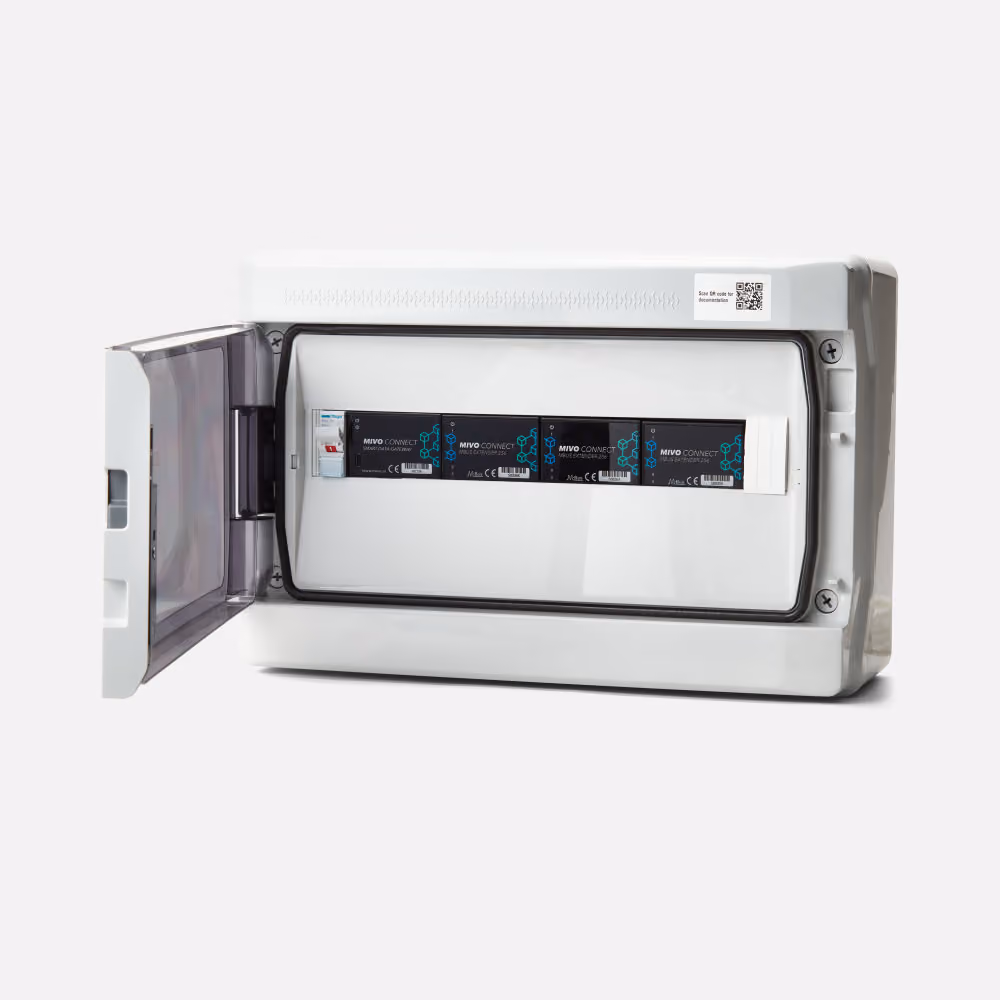

MIVO Connect Data Gateway LTE and three MIVO Connect M-Bus Extender 256 mounted in 18-DIN cabinet together with all-pole switch and antenna. The cabinet comes with digital documentation that can be accessed through the QR code on the front. Magnetic foot antenna ANT01 included.
NOTE! The collection center is delivered without a SIM card.
Mekanik
Mått: 70 x 85 x 57 mm (4 DIN-moduler)
Montage: 35mm DIN-Rail
Vikt: 200g
Skyddsklass: IP20
Kraft
Nominell driftspänning: 230 VAC (±10%), 50Hz
Effektförbrukning (max): <5W (20 W)
Installationskategori: CAT 3 (OVC III)
Anslutning: Fjäderbelastad plint 0.75 - 1.5 mm²
Ethernet - 2st (WAN / LAN)
Anslutning: RJ45
Hastighet: 10/100MBit
Router-funktionalitet: Ja
LTE - Wireless connection*
Typ: LTE Cat-M
SIM: Mini-SIM (2FF)
Anslutning: SMA
M-Bus Master
Standard: EN 13757
Hastighet: 300 / 2400 / 9600 Baud
Nominell spänning: 30V
Maximal utström: 85mA
Maximalt antal laster: 32**
Maximal kabel längd: 1 km
RS485 (Modbus RTU)
Typ: Icke isolerad
Hastighet: 9600 till 115200 baud
Terminering: Ingen
Biasering: Svag (1kOhm)
Maximalt antal noder: 10**
Max kabel längd: 30m
Anslutningar: Fjäderbelastad plint 0.2 - 1.5 mm²
Miljökrav
Förvaringstemperatur: -25 till +55 °C
Driftstemperatur: -25 to +55 °C
Luftfuktighet: 5 till 90% ej kondenserande
Max. drift höjd: 2000m
Smutskategori: 2
Driftmiljö: Inomhus
Övriga anslutningar
Expansions anslutning: MIVO-Link
USB anslutning front: USB-C
USB anslutning expansion: USB-A
Allmänt
Maximalt antal mätare: 2000
Insamlingsperiod: 1 min - 24 tim
Lagrings exempel**:
- timvärden 100 mätare: >15 år
- timvärden 500 mätare: >4 år
- timvärden 1000 mätare: >2 år
- timvärden 2000 mätare: >1 år
Noggrannhet klocka: <2 s/dag
Batteribackup klocka: 24 h
Konfigurationsgränsnitt: Web interface via USB-C eller LAN
Godkännanden
EMC: EN 61000-6-2, EN 61000-6-3
RED: EN 301489-1, EN 301489-7
Säkerhet: EN 62368-1 (OVC III)
Miljö: RoHS, WEEE
* Tillval
** Kan expanderas via expansionsbussen.
