Trådlös mätinsamling via Wireless M-Bus har blivit en central del i moderna fastigheter. Tekniken möjliggör kostnadseffektiv insamling av data från vatten-, värme-, el- och temperaturmätare utan behov av omfattande kabeldragning. Men för att få en stabil och driftsäker lösning krävs rätt projektering och installation.
En av de vanligaste frågorna är: Hur långt når egentligen en Wireless M-Bus-signal?
Det korta svaret är att det beror på. Räckvidden påverkas av allt från byggnadsmaterial och våningsplan till antennplacering, sändningseffekt och omgivande störkällor. Därför är det svårt att ange exakta avstånd som gäller för alla installationer.
I den här guiden delar vi med oss av praktiska rekommendationer och erfarenheter från verkliga projekt där MIVO Connect används för att samla in data från allt från enskilda flerbostadshus till större bostadsområden.
När det gäller Wireless M-Bus är antennens placering ofta avgörande för resultatet.
För bästa möjliga täckning bör antennen:
I många fall är det mer effektivt att dra en längre antennkabel än att placera antennen på en mindre optimal plats.
Erfarenheten visar att en utomhusantenn som riktas mot fastigheten ofta ger betydligt bättre mottagningsförhållanden än en antenn placerad inne i byggnaden. Väggar, betongkonstruktioner och teknikutrymmen kan kraftigt reducera signalstyrkan.
Genom att flytta antennen till taknivå eller en fasadmonterad position kan täckningen förbättras avsevärt.
Valet av mätare och givare påverkar också systemets prestanda.
För nya installationer rekommenderas i regel en sändareffekt på 25 mW samt relativt täta sändningsintervall.
En praktisk tumregel är att mätaren bör sända minst tre gånger oftare än den upplösning som önskas i datainsamlingen.
Exempel:
Fler sändningar ökar sannolikheten att gatewayen fångar upp samtliga telegram även i mer utmanande radiomiljöer.
Som utgångspunkt brukar följande riktvärden fungera väl vid offertarbete och projektering:
Observera att dessa värden varierar beroende på byggnadens konstruktion, antennplacering och vilken typ av mätare som används.
Om signalen behöver passera flera byggnader, många våningsplan eller längre avstånd kan en Wireless M-Bus-repeater vara en effektiv lösning.
En repeater tar emot radiosignalen från mätarna och skickar den vidare till gatewayen, vilket kan:
Vid större fastighetsområden kan det vara klokt att planera för repeatrar redan i projekteringsfasen.

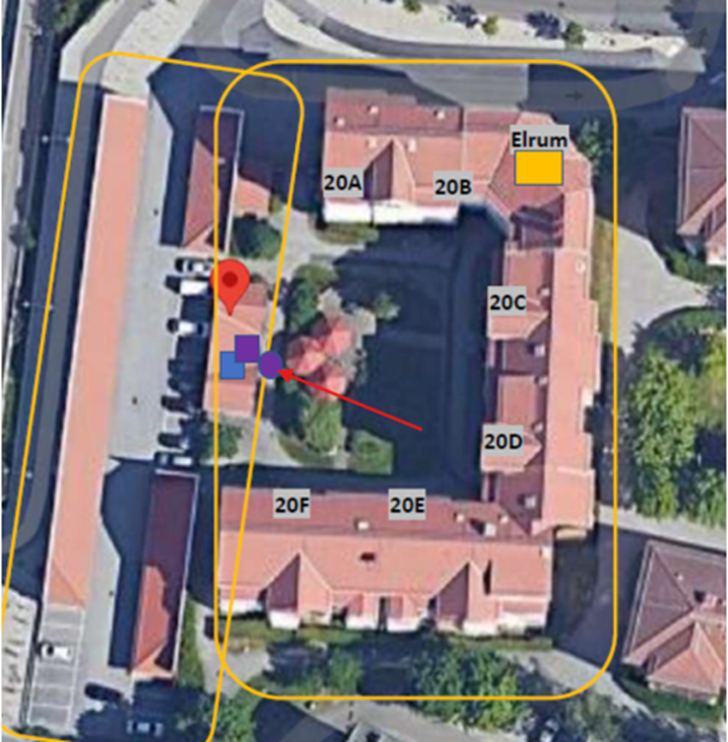

I ett bostadsområde med flera trapphus installerades en MIVO ANT04-utomhusantenn centralt i gårdsmiljön.
Antennen anslöts till en MIVO Wireless M-Bus Extender tillsammans med gatewayen och placerades så att samtliga byggnader låg inom optimalt täckningsområde.
Lösningen omfattade cirka 170 trådlösa mätare och sensorer för temperatur- och energimätning.
Tack vare den strategiska placeringen kunde hela området täckas utan behov av repeatrar eller ytterligare gateways, vilket både minskade installationskostnaden och förenklade den långsiktiga driften.

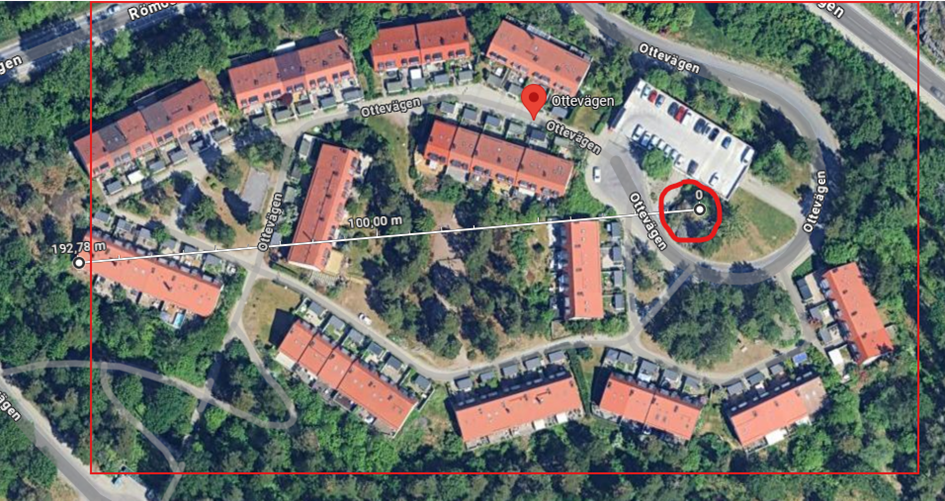

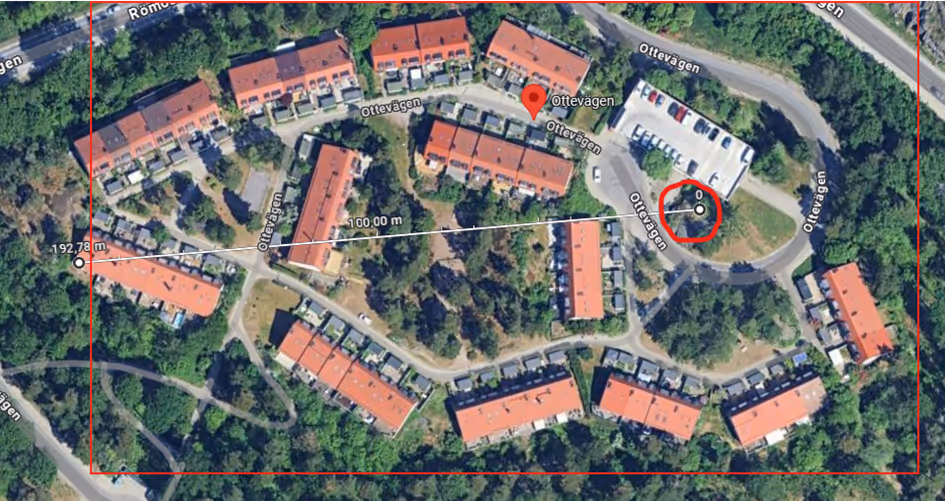

I ett annat projekt monterades en MIVO ANT04B-utomhusantenn cirka tio meter över marknivå i en befintlig TV-mast.
Den höga placeringen gav mycket god överblick över området och möjliggjorde kommunikation med omkring 200 trådlösa vatten- och värmemätare.
Det mest avlägsna huset låg cirka 193 meter från antennen, men trots det långa avståndet kunde installationen genomföras utan repeater.
Projektet visar tydligt hur stor betydelse antennens placering har för räckvidden. Samtidigt illustrerar det vikten av att dimensionera systemet för framtiden. Vid större mängder mätare kan en repeater fortfarande vara motiverad för att skapa extra redundans och långsiktig driftsäkerhet.
När det gäller Wireless M-Bus är antennplaceringen nästan alltid den viktigaste faktorn för att uppnå stabil kommunikation.
Genom att:
För fastighetsägare och installatörer innebär detta högre datakvalitet, färre supportärenden och en mer framtidssäker infrastruktur för smart mätinsamling.
