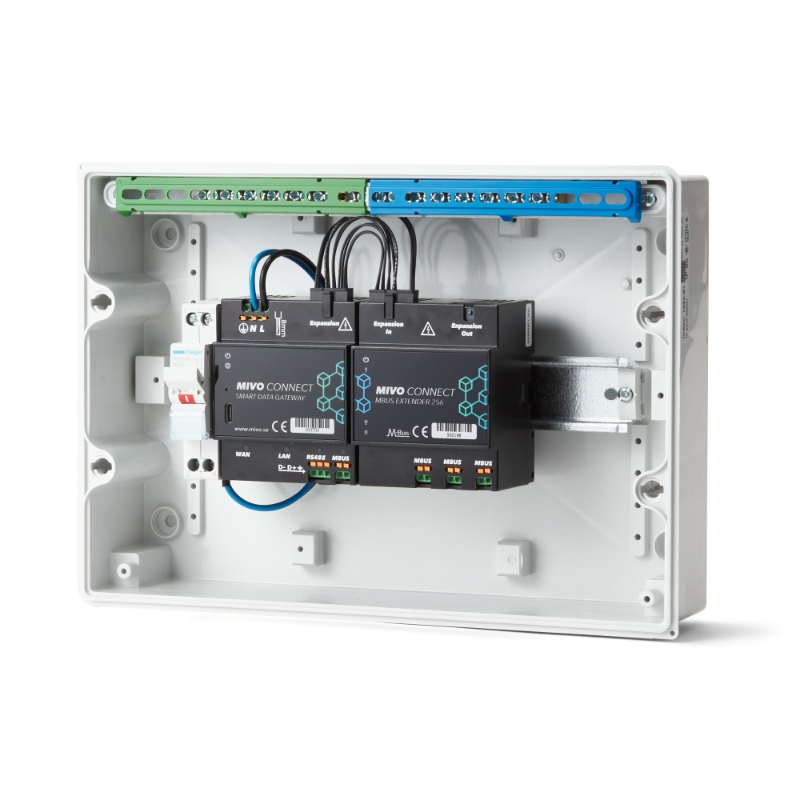

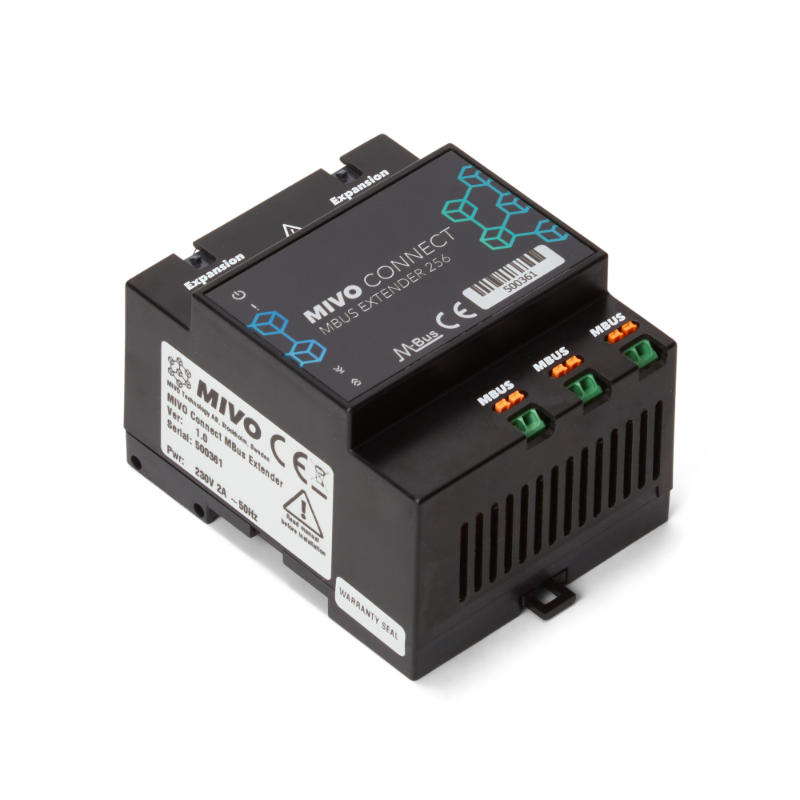

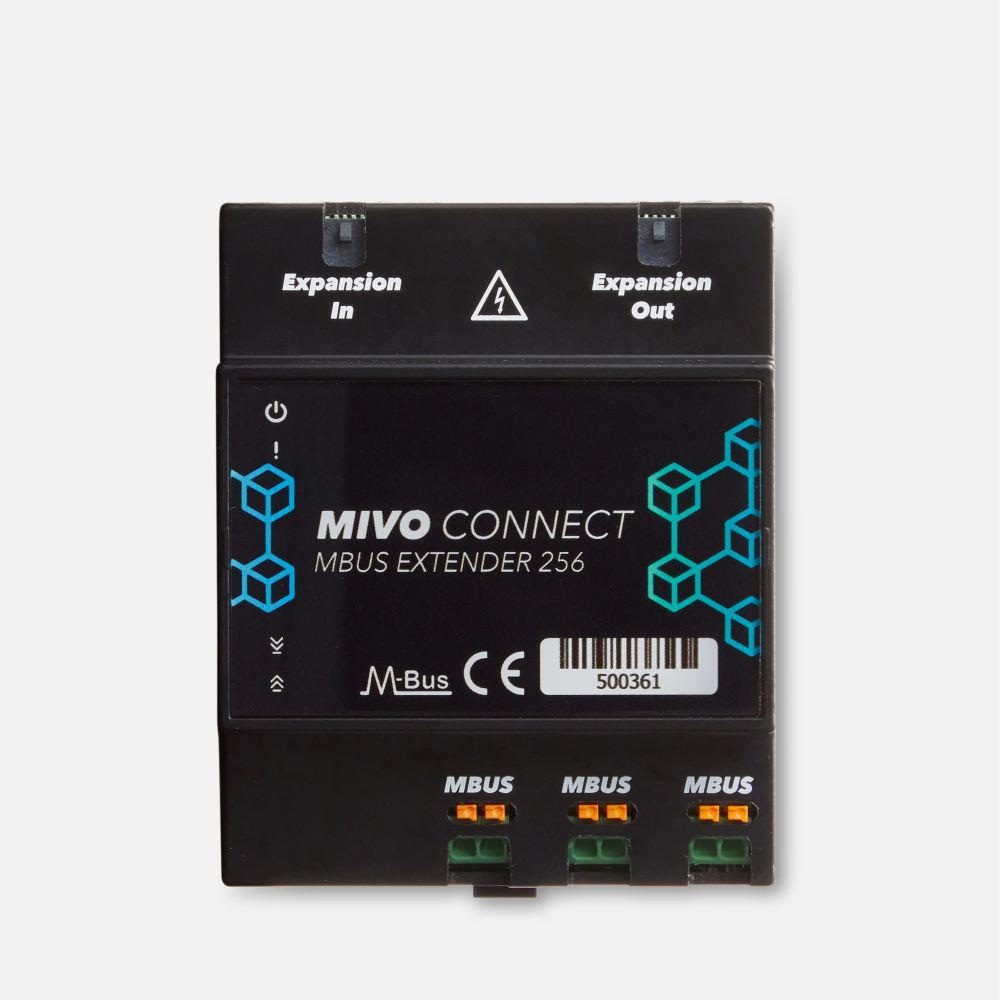

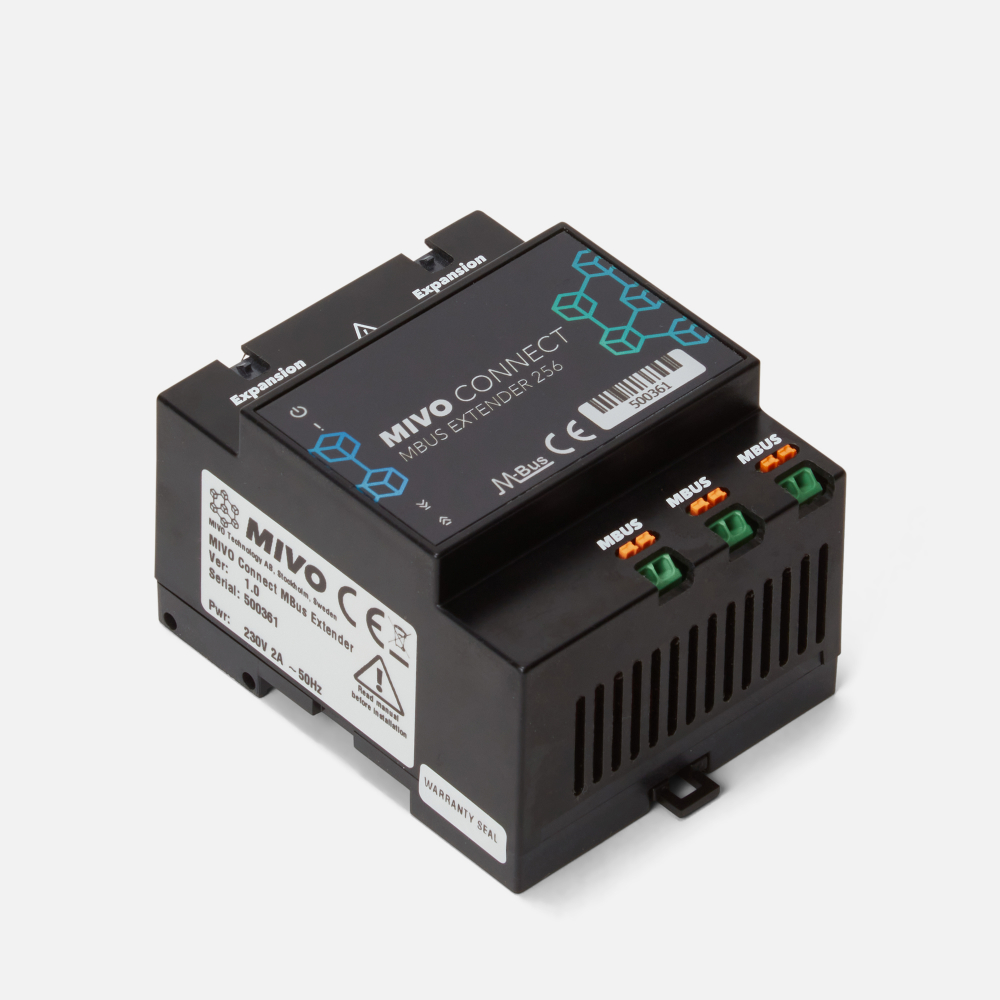

Der MIVO Connect M-Bus Extender 256 lässt sich einfach mit dem mitgelieferten Kabel an das MIVO Gateway anschließen und kann mit bis zu 10 Erweiterungseinheiten für M-Bus und Wireless M-Bus erneut verbunden werden, sodass bis zu 2000 Meter erfasst werden können. Das Modul zeigt Fehler an und misst die Nennspannung und den Nennstrom für eine einfachere Diagnose sowohl visuell als auch über das MIVO Connect Data Gateway.
Mekanik
Mått: 70 x 85 x 57 mm (4 DIN-moduler)
Montage: 35mm DIN-Rail
Vikt: 200g
Skyddsklass: IP20
Kraft
Nominell driftspänning: 230 VAC (±10%), 50Hz
Effektförbrukning (max): <5W (20 W)
Installationskategori: CAT 3 (OVC III)
Anslutning: Fjäderbelastad plint 0.75 - 1.5 mm²
Ethernet - 2st (WAN / LAN)
Anslutning: RJ45
Hastighet: 10/100MBit
Router-funktionalitet: Ja
LTE - Wireless connection*
Typ: LTE Cat-M
SIM: Mini-SIM (2FF)
Anslutning: SMA
M-Bus Master
Standard: EN 13757
Hastighet: 300 / 2400 / 9600 Baud
Nominell spänning: 30V
Maximal utström: 85mA
Maximalt antal laster: 32**
Maximal kabel längd: 1 km
RS485 (Modbus RTU)
Typ: Icke isolerad
Hastighet: 9600 till 115200 baud
Terminering: Ingen
Biasering: Svag (1kOhm)
Maximalt antal noder: 10**
Max kabel längd: 30m
Anslutningar: Fjäderbelastad plint 0.2 - 1.5 mm²
Miljökrav
Förvaringstemperatur: -25 till +55 °C
Driftstemperatur: -25 to +55 °C
Luftfuktighet: 5 till 90% ej kondenserande
Max. drift höjd: 2000m
Smutskategori: 2
Driftmiljö: Inomhus
Övriga anslutningar
Expansions anslutning: MIVO-Link
USB anslutning front: USB-C
USB anslutning expansion: USB-A
Allmänt
Maximalt antal mätare: 2000
Insamlingsperiod: 1 min - 24 tim
Lagrings exempel**:
- timvärden 100 mätare: >15 år
- timvärden 500 mätare: >4 år
- timvärden 1000 mätare: >2 år
- timvärden 2000 mätare: >1 år
Noggrannhet klocka: <2 s/dag
Batteribackup klocka: 24 h
Konfigurationsgränsnitt: Web interface via USB-C eller LAN
Godkännanden
EMC: EN 61000-6-2, EN 61000-6-3
RED: EN 301489-1, EN 301489-7
Säkerhet: EN 62368-1 (OVC III)
Miljö: RoHS, WEEE
* Tillval
** Kan expanderas via expansionsbussen.
