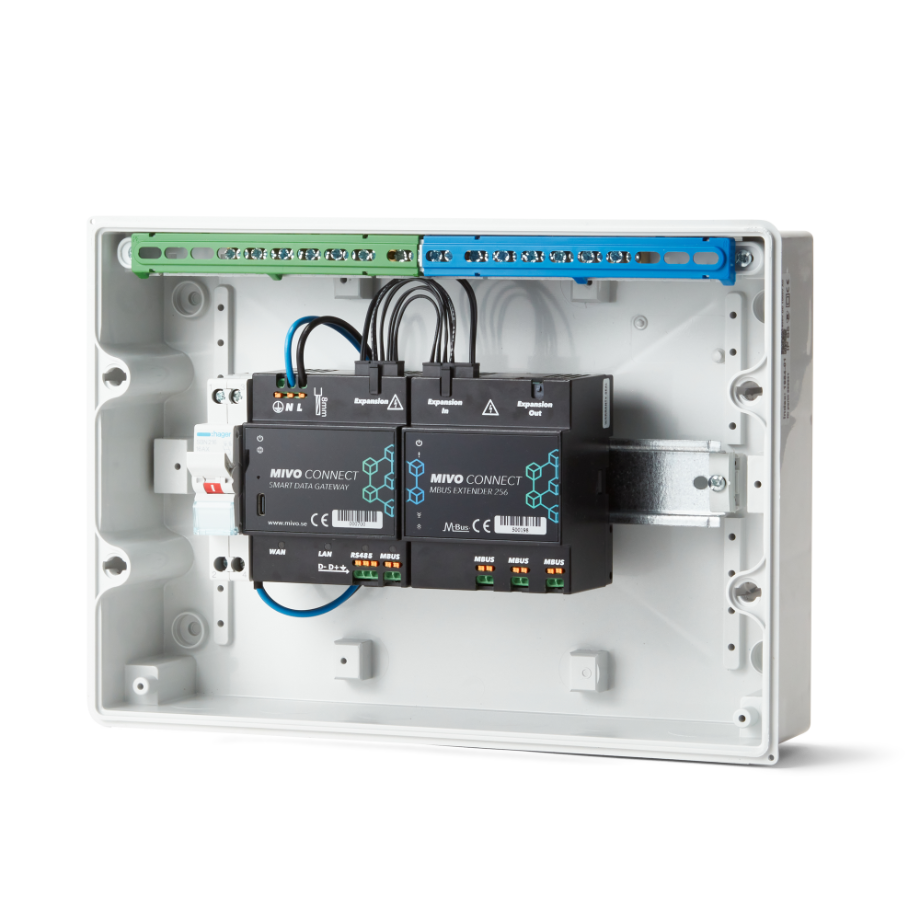

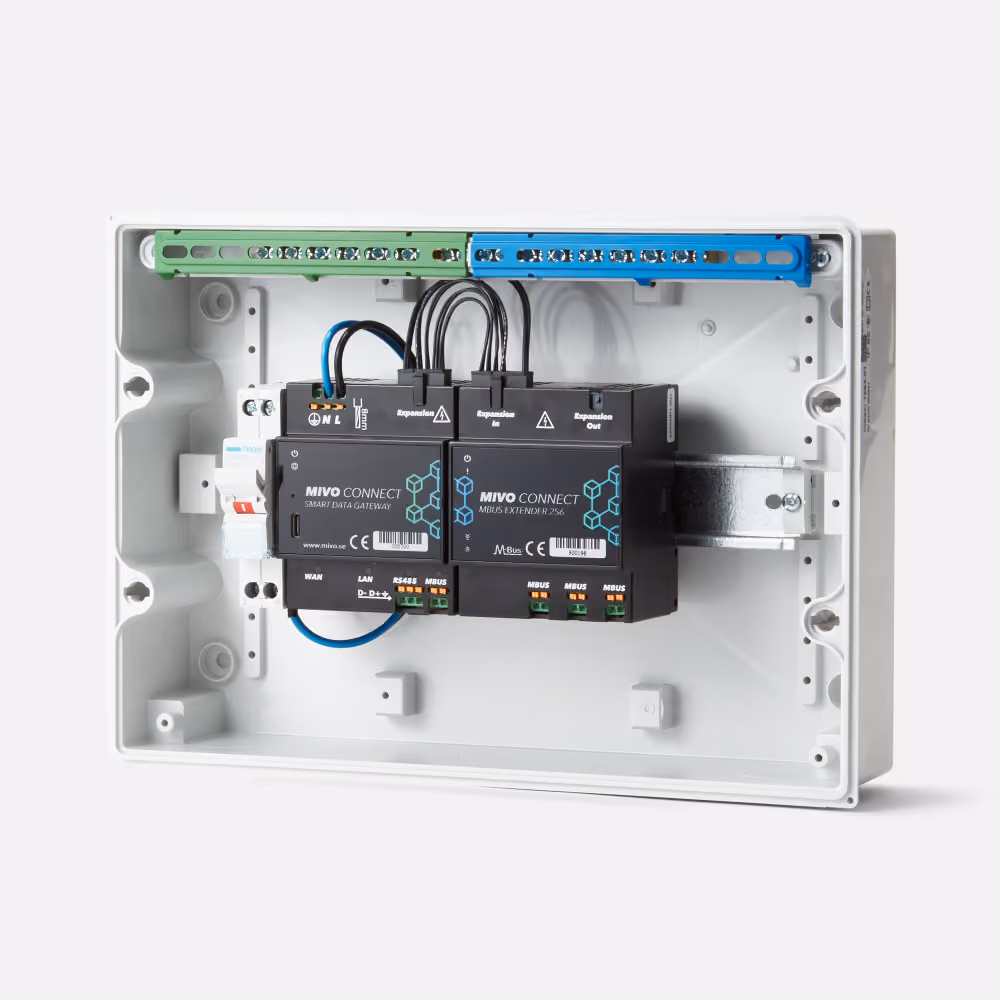

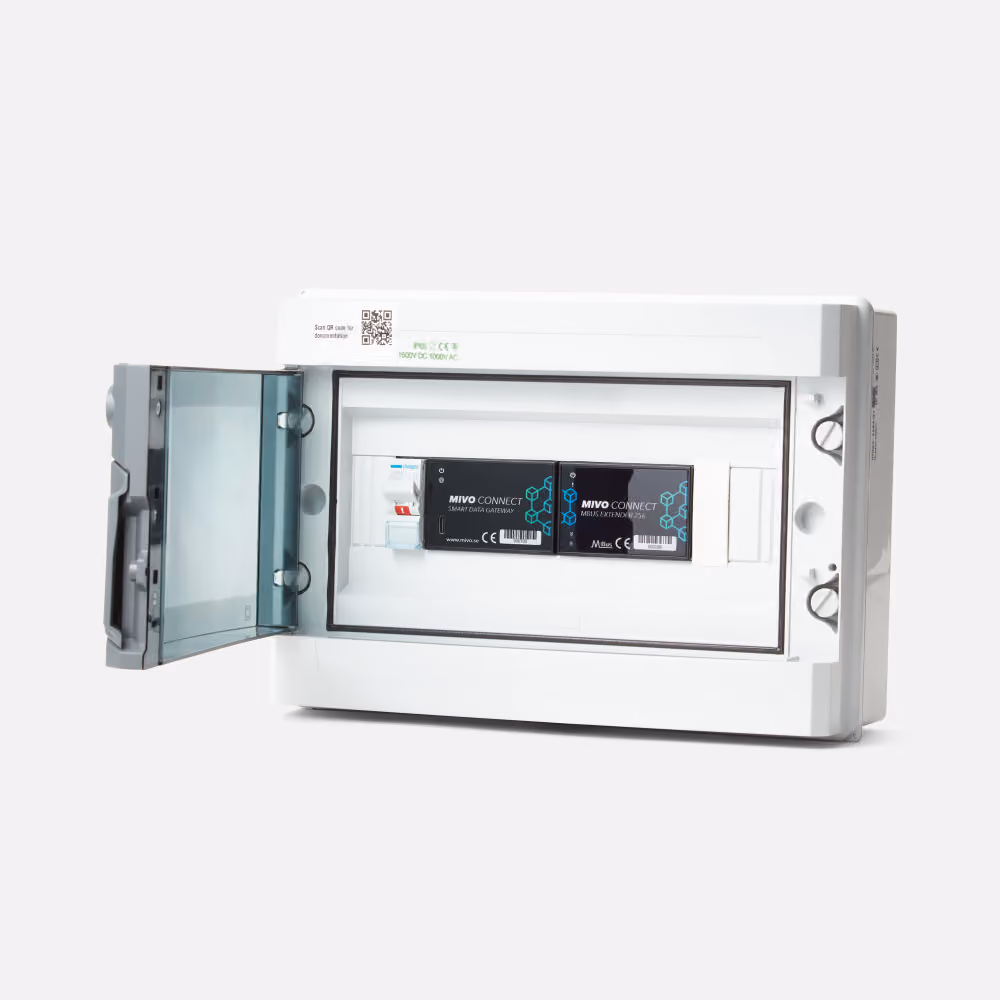

MIVO Connect Data Gateway und MIVO Connect M-Bus 256 Extender sind zusammen mit einem allpoligen Schalter in 13-DIN-Schränken montiert. Die Zentrale kann je nach Konfiguration bis zu 256 Meter erfassen — Zusatzfunktion für den Modbus-Export.
Mekanik
Mått: 70 x 85 x 57 mm (4 DIN-moduler)
Montage: 35mm DIN-Rail
Vikt: 200g
Skyddsklass: IP20
Kraft
Nominell driftspänning: 230 VAC (±10%), 50Hz
Effektförbrukning (max): <5W (20 W)
Installationskategori: CAT 3 (OVC III)
Anslutning: Fjäderbelastad plint 0.75 - 1.5 mm²
Ethernet - 2st (WAN / LAN)
Anslutning: RJ45
Hastighet: 10/100MBit
Router-funktionalitet: Ja
LTE - Wireless connection*
Typ: LTE Cat-M
SIM: Mini-SIM (2FF)
Anslutning: SMA
M-Bus Master
Standard: EN 13757
Hastighet: 300 / 2400 / 9600 Baud
Nominell spänning: 30V
Maximal utström: 85mA
Maximalt antal laster: 32**
Maximal kabel längd: 1 km
RS485 (Modbus RTU)
Typ: Icke isolerad
Hastighet: 9600 till 115200 baud
Terminering: Ingen
Biasering: Svag (1kOhm)
Maximalt antal noder: 10**
Max kabel längd: 30m
Anslutningar: Fjäderbelastad plint 0.2 - 1.5 mm²
Miljökrav
Förvaringstemperatur: -25 till +55 °C
Driftstemperatur: -25 to +55 °C
Luftfuktighet: 5 till 90% ej kondenserande
Max. drift höjd: 2000m
Smutskategori: 2
Driftmiljö: Inomhus
Övriga anslutningar
Expansions anslutning: MIVO-Link
USB anslutning front: USB-C
USB anslutning expansion: USB-A
Allmänt
Maximalt antal mätare: 2000
Insamlingsperiod: 1 min - 24 tim
Lagrings exempel**:
- timvärden 100 mätare: >15 år
- timvärden 500 mätare: >4 år
- timvärden 1000 mätare: >2 år
- timvärden 2000 mätare: >1 år
Noggrannhet klocka: <2 s/dag
Batteribackup klocka: 24 h
Konfigurationsgränsnitt: Web interface via USB-C eller LAN
Godkännanden
EMC: EN 61000-6-2, EN 61000-6-3
RED: EN 301489-1, EN 301489-7
Säkerhet: EN 62368-1 (OVC III)
Miljö: RoHS, WEEE
* Tillval
** Kan expanderas via expansionsbussen.
