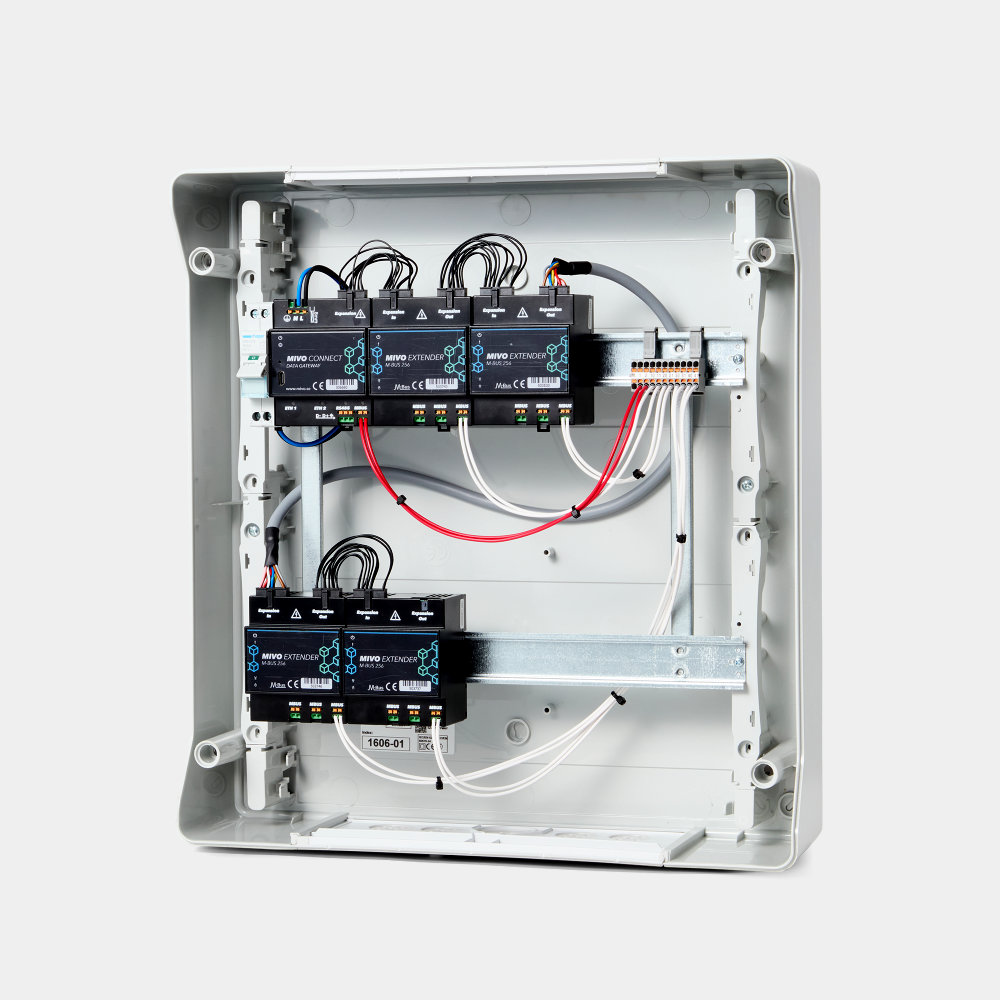

Zentrale IC24

Zählerlizenzen

MIVO Connect bietet ein skalierbares Lizenzmodell für die Auslesung von bis zu 2000 Zählern. Dies ermöglicht eine kosteneffiziente Lösung und volle Freiheit, die Funktionalität nachträglich zu erweitern. Für die Auslesung von 64 oder mehr Zählern wird der MIVO Connect M-Bus Extender 256 benötigt.

Lizenzen	Artikel
10 Standard	MC01-LICU10
32	MC01-LICU32
64	MC01-LICU64
128	MC01-LICU128
256	MC01-LICU256
384	MC01-LICU384
512	MC01-LICU512
750	MC01-LICU750
1000	MC01-LICU1000
1500	MC01-LICU1500
2000	MC01-LICU2000
Export Modbus	MC-LICUMODBUS
Berichte per E-Mail (Verbrauch, Temperatur)	MC-LICUEMAIL

Zusatzlizenzen

Für erweiterte Funktionalität, die beim Kauf in MIVO Connect vorkonfiguriert geliefert wird.

Modbus zu M-Bus (immer enthalten)
M-Bus zu Modbus
OpenVPN Unterstützung
Unterstützung für Mestro Energieüberwachungssystem
Unterstützung für Verbrauchs- und Temperaturberichte per E-Mail

Technische Spezifikation

Zentrale IC13

Dimension: 432 x 290 x 160 mm (18 DIN-modules)

Material: Plastik (ABS)

IP-klass: IP65

IK-klass: IP08

MIVO CONNECT

Mechanik

Abmessungen: 70 x 85 x 57 mm (4 DIN-Module)

Montage: 35mm DIN-Schiene

Gewicht: 200g

Schutzklasse: IP20

Stromversorgung

Nennbetriebsspannung: 230VAC (± 10%), 50Hz

Leistungsaufnahme (Max): 5W (20W)

Installationskategorie: CAT 3 (OVC III)

Anschluss: Federklemmenblock 0.75 - 1.5 mm²

Ethernet – 2x (WAN / LAN)

Steckverbinder: RJ45

Geschwindigkeit: 10/100Mbit

Router-Funktionalität: Ja

LTE – 4G/5G Verbindung*

Typ: LTE Cat-M

SIM: Mini-SIM (2FF)

Steckverbinder: SMA

M-Bus Master

Standard: EN 13757

Geschwindigkeit: 300 / 2400 / 9600 Baud

Nennspannung: 30V

Maximaler Ausgangsstrom: 85mA

Maximale Anzahl Lasten: 32**

Maximale Kabellänge: 1000 m

RS485 (Modbus RTU)

Typ: Isoliert

Geschwindigkeit: 9600 bis 115200 Baud

Terminierung: Keine

Biasing: Schwach (150kOhm)

Maximale Anzahl Knoten: 256

Maximale Kabellänge: 1000 m

Anschlüsse: Federklemme 0.2 - 1.5 mm²

Umweltanforderungen

Lagertemperatur: -25 bis +55°C

Betriebstemperatur: -25 bis +55°C

Luftfeuchtigkeit: 5 bis 90% nicht kondensierend

Max. Betriebshöhe: 2000m

Verschmutzungskategorie: 2

Betriebsumgebung: Innenbereich

Weitere Anschlüsse

Erweiterungsmodul: MIVO-Link

USB-Anschluss vorne: USB-C

USB-Anschluss Erweiterung: USB-A

Allgemein

Maximale Anzahl Zähler: 2000

Erfassungsintervall: 1min – 24h

Speicherbeispiel**:

- Werte pro Stunde, 100 Zähler: >15 Jahre

- Werte pro Stunde, 500 Zähler: >4 Jahre

- Werte pro Stunde, 1000 Zähler: >2 Jahre

- Werte pro Stunde, 2000 Zähler: >1 Jahr

- Uhrgenauigkeit: weniger als 2s/Tag

- Batterie-Backup-Uhr: 24h

- Konfigurationsschnittstelle: Weboberfläche über USB-C oder LAN

Zulassungen

EMV: A 61000-6-2, A 61000-6-3

RED: A 301489-1, A 301489-7

Sicherheit: EN 62368-1 (OVC III)

Umwelt: RoHS, WEEE

* Optional

** Kann über den Erweiterungsbus erweitert werden.

Dokumentation

Hier können Sie Datenblätter und Handbücher herunterladen.

MIVO Connect Datablad

MIVO Connect Manual

MIVO Connect Snabbmanual

MIVO Connect Online Manual

MIVO Connect Declaration of Conformity
