Zentrale IC13

Zählerlizenzen

MIVO Connect har en skalbar licensmodell för avläsning upp till 2000 mätare. Det möjliggör en kostnadseffektiv lösning och full frihet att utöka funktionaliteten i efterhand. För insamling av 64 mätare eller fler behövs MIVO Connect M-Bus Extender 256.

Lizenzen	Artikel
10 Standard	MC01-LICU10
32	MC01-LICU32
64	MC01-LICU64
128	MC01-LICU128
256	MC01-LICU256
384	MC01-LICU384
512	MC01-LICU512
750	MC01-LICU750
1000	MC01-LICU1000
1500	MC01-LICU1500
2000	MC01-LICU2000
Export Modbus	MC-LICUMODBUS
Berichte per E-Mail (Verbrauch, Temperatur)	MC-LICUEMAIL

Zusatzlizenzen

För utökad funktionalitet som vid köp levereras förkonfigurerad i MIVO Connect.

Modbus till M-Bus (ingår alltid)
M-Bus till Modbus
OpenVPN stöd
Stöd för Mestro energiuppföljningssystem
Stöd för förbruknings- och temperaturrapporter via e-post

Technische Spezifikation

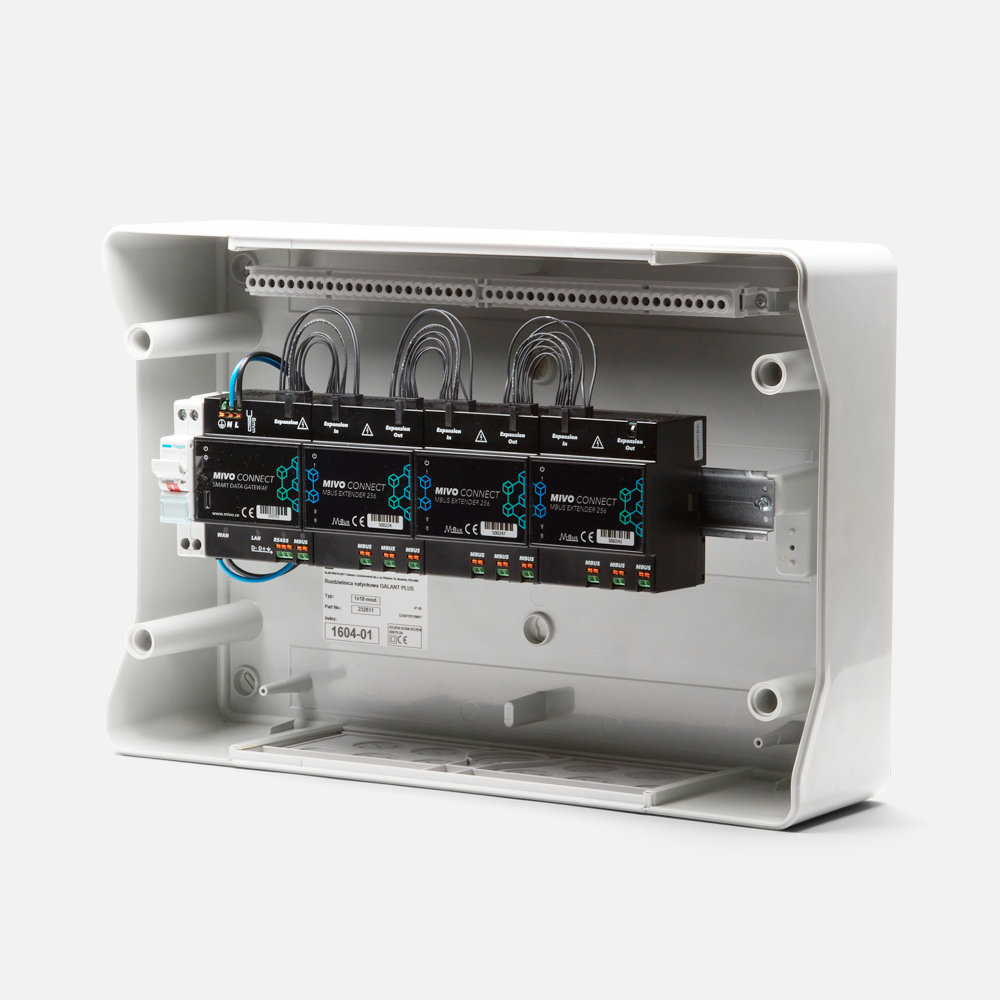

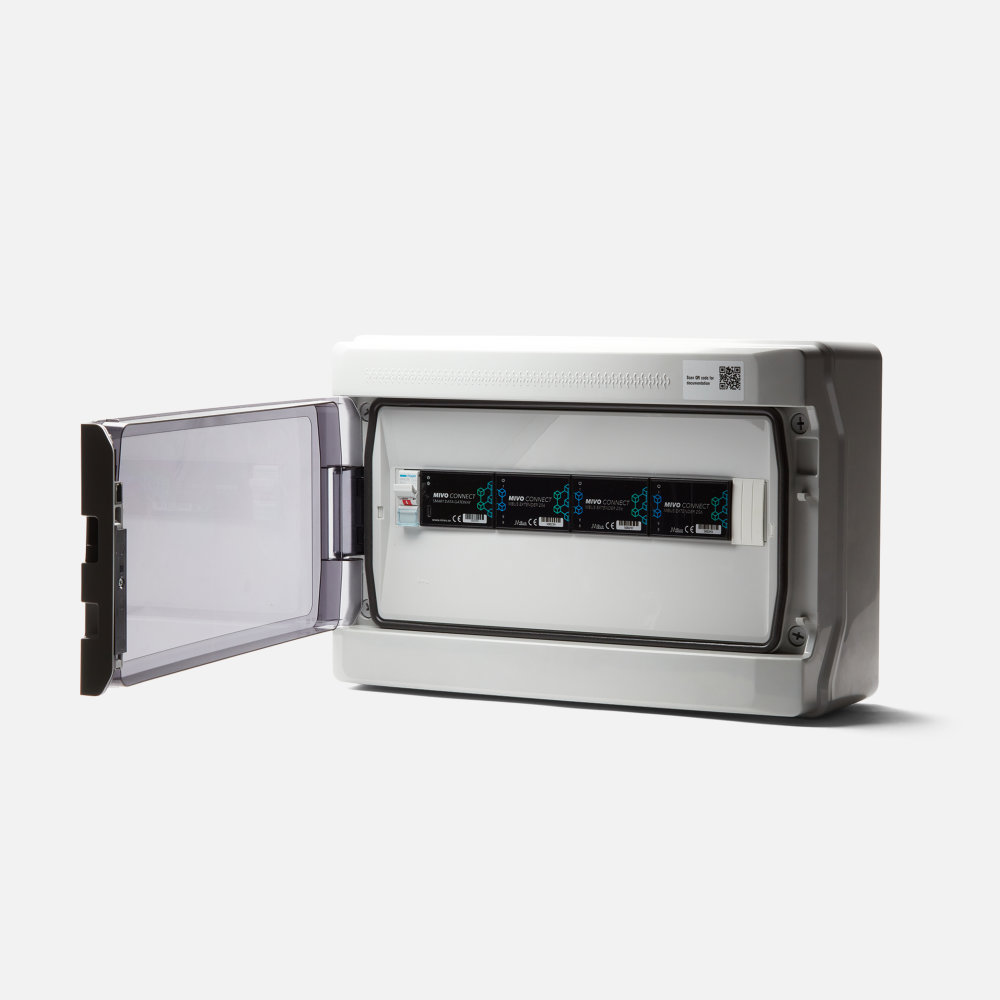

Zentrale IC13

Dimension: 432 x 290 x 160 mm (18 DIN-modules)

Material: Plastik (ABS)

IP-klass: IP65

IK-klass: IP08

MIVO Connect

Mechanik

Abmessungen: 70 x 85 x 57 mm (4 DIN-Module)

Montage: 35mm DIN-Schiene

Gewicht: 200g

Schutzklasse: IP20

Stromversorgung

Nennbetriebsspannung: 230VAC (± 10%), 50Hz

Leistungsaufnahme (Max): 5W (20W)

Installationskategorie: CAT 3 (OVC III)

Anschluss: Federklemmenblock 0.75 - 1.5 mm²

Ethernet – 2x (WAN / LAN)

Steckverbinder: RJ45

Geschwindigkeit: 10/100Mbit

Router-Funktionalität: Ja

LTE – 4G/5G Verbindung*

Typ: LTE Cat-M

SIM: Mini-SIM (2FF)

Steckverbinder: SMA

M-Bus Master

Standard: EN 13757

Geschwindigkeit: 300 / 2400 / 9600 Baud

Nennspannung: 30V

Maximaler Ausgangsstrom: 85mA

Maximale Anzahl Lasten: 32**

Maximale Kabellänge: 1000 m

RS485 (Modbus RTU)

Typ: Isoliert

Geschwindigkeit: 9600 bis 115200 Baud

Terminierung: Keine

Biasing: Schwach (150kOhm)

Maximale Anzahl Knoten: 256

Maximale Kabellänge: 1000 m

Anschlüsse: Federklemme 0.2 - 1.5 mm²

Umweltanforderungen

Lagertemperatur: -25 bis +55°C

Betriebstemperatur: -25 bis +55°C

Luftfeuchtigkeit: 5 bis 90% nicht kondensierend

Max. Betriebshöhe: 2000m

Verschmutzungskategorie: 2

Betriebsumgebung: Innenbereich

Weitere Anschlüsse

Erweiterungsmodul: MIVO-Link

USB-Anschluss vorne: USB-C

USB-Anschluss Erweiterung: USB-A

Allgemein

Maximale Anzahl Zähler: 2000

Erfassungsintervall: 1min – 24h

Speicherbeispiel**:

- Werte pro Stunde, 100 Zähler: >15 Jahre

- Werte pro Stunde, 500 Zähler: >4 Jahre

- Werte pro Stunde, 1000 Zähler: >2 Jahre

- Werte pro Stunde, 2000 Zähler: >1 Jahr

- Uhrgenauigkeit: weniger als 2s/Tag

- Batterie-Backup-Uhr: 24h

- Konfigurationsschnittstelle: Weboberfläche über USB-C oder LAN

Zulassungen

EMV: A 61000-6-2, A 61000-6-3

RED: A 301489-1, A 301489-7

Sicherheit: EN 62368-1 (OVC III)

Umwelt: RoHS, WEEE

* Optional

** Kann über den Erweiterungsbus erweitert werden.

Dokumentation

Hier können Sie Datenblätter und Handbücher herunterladen.

Zentrale IC13 Datenblatt

MIVO Connect Manual

MIVO Connect Schnellstartanleitung

MIVO Connect Onlinemanual

Declaration of Conformity
